型号:4ULZ-170

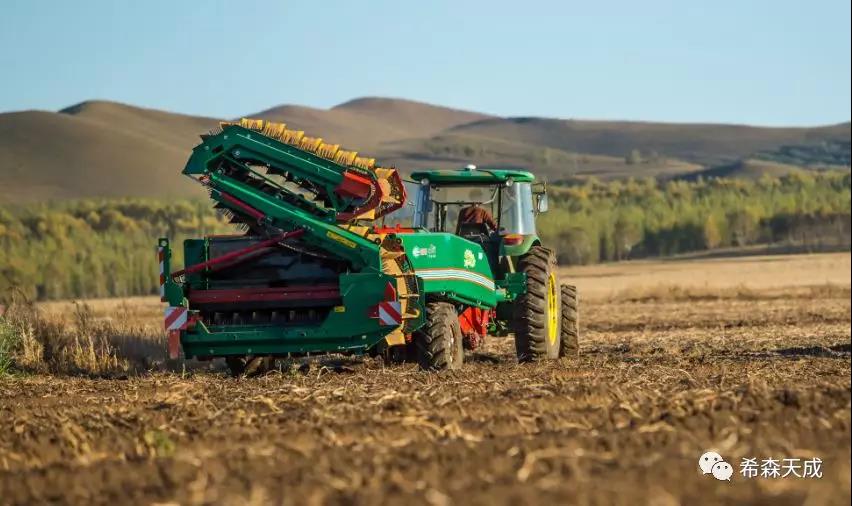

马铃薯联合收获机总体结构

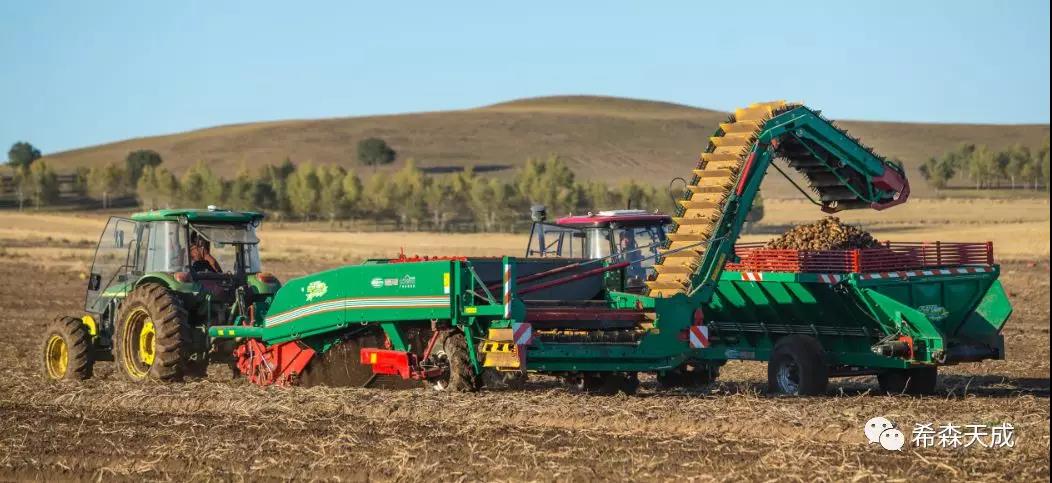

4ULZ-170型马铃薯联合收获机,结构型式为牵引式。工作时,拖拉机牵引联合收获机行走,挖掘铲进行挖掘,同时仿形限深轮进行薯-土疏松与挖掘限深,挖掘后的薯土通过输送网筛进行薯-土分离与薯块输送,在薯块输送的过程中进行薯秧分离,薯-土、薯-秧分离后的干净马铃薯进入集薯输送装置,最后通过集薯输送装置将干净的马铃薯输送至运输车中,通过运输车将收获后的马铃薯转运走。该马铃薯联合收获机能实现马铃薯的一次性挖掘、薯-土分离、薯-秧分离、集中收集输送等作业,一次可收获两垄,作业效率达到0.33hm2/h以上,且损失少、破皮率低、伤薯轻、含杂少。其结构主要由机架、限深轮、薯土分离装置、清土除杂装置、非等距集薯装置、输送装置和液压系统等构成。
主要技术参数
序号
|
项目
|
单位
|
参数指标
|
1
|
结构型式
|
/
|
牵引式
|
2
|
外形尺寸(长×宽×高)
|
mm
|
9795*3300*3360
|
3
|
机器质量
|
kg
|
5960
|
4
|
配套动力
|
kW
|
≥88.2
|
5
|
工作行(垄)数
|
/
|
2
|
6
|
作业幅宽
|
mm
|
1700
|
7
|
适应垄宽
|
mm
|
≤700
|
8
|
挖掘深度
|
mm
|
150~300
|
9
|
纯工作时间生产率
|
hm2/h
|
≥0.33
|
10
|
损失率
|
/
|
≤4%
|
11
|
伤薯率
|
/
|
≤2%
|
12
|
破皮率
|
/
|
≤3%
|
13
|
含杂率
|
/
|
≤4%
|
14
|
输送(分离)装置型式
|
/
|
格栅筛式输送链
|
15
|
挖掘铲型式
|
/
|
组合式平铲
|
16
|
除茎蔓装置型式
|
/
|
对转抽秧辊
|
17
|
清选分离装置型式
|
/
|
星形胶轮+对转光辊
|
18
|
提升输送装置型式
|
/
|
栅条隔板
|
19
|
PTO输入转速
|
r/min
|
540
|
20
|
液压油流量
|
L/min
|
70
|
21
|
一级筛网宽度
|
mm
|
1700
|
22
|
二级筛网宽度
|
mm
|
1700
|
23
|
一级筛网筛土面积
|
m2
|
6.2
|
24
|
二级筛网筛土面积
|
m2
|
1.3
|
25
|
装车提升臂最大效率
|
t/h
|
120
|
26
|
最大装车高度
|
mm
|
4000
|
27
|
最大装车宽度
|
mm
|
3500
|
|
