型号：4UQ-165

       4UQ-165型马铃薯收获机是一款大中型机械装备。可实现行距可调，能够薯土分离、薯秧分离、薯块集条铺放，具有明薯率高、伤薯、破皮率低等先进特性，技术水平明显优于市场同类产品。

1、限宽圆盘刀：主要用来将沿薯垄两边的地表连同杂草切开，利于挖掘部件挖掘，同时防止机器两侧茎蔓、杂草缠绕堵塞。

2、挖掘部件：用来将马铃薯连同土壤整幅宽挖起，同时副铲可以防止石头等硬物损坏输送链。

3、镇压限深装置：主要由仿形限深轮、支架、调节机构组成，仿形限深轮用来控制和调节挖掘铲的挖掘深度，并且使薯、土疏松，利于后期的薯土分离。

4、格栅式输送分离筛及抖动轮组合：输送带由驱动轮驱动，驱动轮为橡胶齿，与钢栅条啮合好，磨损轻，寿命长；这种型式的输送分离筛使用可靠，马铃薯破损少。抖动轮可抖动输送分离筛，提高马铃薯与土壤的分离能力。

5、薯秧分离机构：主要由排茎辊和拦压栅条组成，将马铃薯茎、薯分离，具有去除马铃薯茎杆和杂草的功能。

6、秧蔓侧输出机构：主要由输送架、输送带、动力传动机构组成，将薯秧分离机构和尾筛送来的马铃薯茎杆、茎叶和杂草输送至侧面的垄沟中，铺放于地面上。

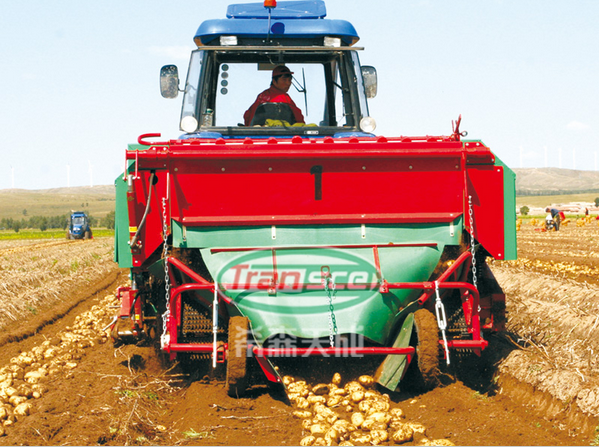

7、尾筛：经过输送分离筛和薯秧分离机构传过来的马铃薯落到尾筛上，通过逆向运行，比重轻的杂草被送到上方掉到秧蔓侧输出带上，输送到侧方，比重大的马铃薯通过集薯整形铺放装置有规律地铺放到地面上。

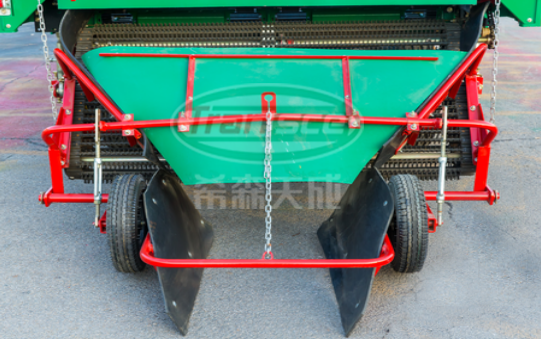

8、集薯整形装置：通过调整集薯挡板，将马铃薯铺放在压实后的地面上，该装置大大提高了明薯率，以便后期的捡拾。

9、过载离合器传动轴：载荷过大，传动轴打滑，用来保护机具，使其免受伤害。

10、高效薯土分离技术：研发仿形限深轮、振动网格式输送筛与反转橡胶爪式栅格，使收获机不仅能够调整收获深度，而且使薯土疏松，利于薯土的分离，大幅提高薯土分离效果。

11、薯秧分离技术：开发浮动式切土盘、对转胶轮设置，不仅薯秧切断效果良好，而且将土壤中石块等硬质物体对切土盘的伤害降到最低，彻底解决薯秧不分，伤薯的问题。

12、块集条铺放技术：研发集条铺放技术，设计集条铺放装置，将收获的马铃薯有规律地铺放于垄顶上面，利于后期分级、装袋，大幅提高生产效率。

希森天成4UQ-165马铃薯收获机主要技术参数
